Kontaktløs magnetostriktiv lineær posisjonssensor

♦ hydraulisk kontrollsystem, metallurgisk utstyr, vindkraftproduksjon
♦ tekniske maskineri, gummi maskineri
port maskineri, injeksjon molding maskin
♦ vannkraftverk, solkraftverk, sanntidsovervåking av refleksjonsvinkelen
♦ flysimulator

Sende bookingforespørsel

Beskrivelse

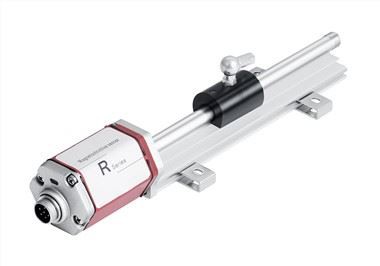

TH Kontaktløs magnetostriktiv lineær posisjonssensor

Egenskaper :

• Forseglet struktur, sterk og slitesterk
• Ideell for gaffelsylindere eller rom der plassen er begrenset
• Berøringsfri måling, slites aldri ut
• Absolutt posisjonsutgang, ingen grunn til å gå tilbake til null
• Ikke-linearitet, ±0,01 prosent FS av full skala
• Repeterbarhet, ±0,001 prosent FS av full skala

Teknisk parameter

Målingsrekkevidde	50~5000 mm
Driftsspenning	24VDC (-15/ pluss 20 prosent ) overspenningsbeskyttelse, beskyttelse mot omvendt polaritet
utgangssignal	4-20mA, , 0-10Vdc, 0-5Vdc, Start/stopp. SSI
Opptreden	Ikke-linearitet<±0.01%F.S,(Minimum ±50μm) repeatability <±0.001%F.S (minimum ±1μm)
Vedtak	16-bit D/A
Driftstemperatur	- 40 grader – pluss 85 grader
Stammateriale	Rustfritt stål 304, 316
Måle stangtrykk	35MPa kontinuerlig/70MPa topp
beskyttelses klasse	IP65 (IP67 eller IP68 kan tilpasses)
Installasjonsmetode	Gjenget installasjon, M18X1.5, M20X1.5 eller 3/4″-16UNF eller tilpasset
Vei ut	Rett ut kabel, flyplugg

Dimensjon (mm)

Installasjon

Deleliste

Type	Navn	Mengde
Posisjonssensor	Magnetisk ring/glider	1
	spesiell skrue	4
	vaskemaskin	1
	Ikke-magnetisk ledende pakning	1
væskenivåsensor	Flyteball	1
	låsering	1
	Sekskantskruer	1
